2009/11/6　閱讀次數：2453

 簡介

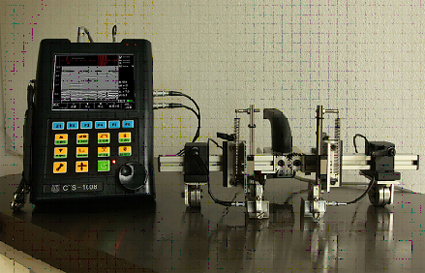

CTS-1008^plus便攜式超聲探傷儀成功地將常規PE檢測的高級性能和TOFD成像檢測技術完美結合在一起。其常規PE檢測支持通用的脈沖反射式超聲探傷，性能優異、功能強大實用、具備多種高級性能和支持多種檢測標準及應用；而TOFD成像檢測技術則是利用超聲衍射時差技術工作，配備本公司研制的復合材料探頭，對缺陷具有檢出率高，定量定位精度高，檢測簡單快捷，檢測效率高等特點；同時該款儀器還可以外接多款掃查設備，支持B、C、D等多種成像方式。整機重量僅1.4kg，是目前國內重量最輕的TOFD檢測儀，完全滿足您便攜式移動檢測及各種特殊檢測場合的作業需要。

一、TOFD成像技術。(詳情見技術參數)

二、支持常規PE掃查后，TOFD復核、精確測量缺欠尺寸和輪廓，評估缺欠特性及走向；支持TOFD成像后，常規PE確認。

三、最高采樣率可達640MHz，測量分辨率0.1mm，最小顯示范圍2mm。

四、工作頻率0.5-20MHz，靈敏度余量高達62dB，低頻更有更佳的信噪比。

五、高亮度、高分辨率(640x480) 彩色TFT液晶顯示屏，實現最佳的讀測結果，國內手持儀器無出其右。

六、帶有調節選項的高性能脈沖方波發生器，和探頭實現最佳的匹配(可實現無感線圈探頭的優良激勵),無論是檢測高衰減材料還是薄工件均能帶來最優的性能。方波發生器電壓極性可提供正、負兩種，亦可同時提供負方波和負尖脈沖。

七、體積小，重量輕，鋰電池供電，可連續工作6小時以上。

八、具備LAN網絡接口，實現數據的遠程傳輸及儀器控制。當儀器做為方波發生器時，可提供對儀器參數的控制。

九、兩維增量型編碼器接口，實現精確的位置檢測成像(B、C、D掃)。

十、同步模擬RF波形輸出，輸出阻抗50Ω，可做為數據采集及探頭測試的信號源。

十一、高速USB接口，可外接U盤實現數據的存儲和轉存；外掛鼠標能實現對圖像化檢測結果實現精確的分析。

十二、內置充電功能；電池、直流供電自動檢測顯示；充電、供電自動切換，充電溫度雙重保護；應用戶需求可配外置充電器。

十三、多種軟件功能,覆蓋檢測的方方面面；獨特的、獨創性的鍵盤及萬能旋鈕調節方式，　使探傷倍感輕松無憂；人性化的菜單設計、多種輸入法輸入方式、中英文語言菜單等。

十四、自動測試探頭頻率、自動優化方波寬度，實現探頭和儀器的最優配合。

十五、圖像化厚度報警功能、波形連續存儲功能及多種波形測量模式。

十六、自動測量儀器指標功能及波峰自動搜索功能。

十七、報警時閘門內波形顏色改變、DAC曲線報警顏色提醒、DAC曲線自動延伸。

十八、增加API 5UE 和 AWS D1.1功能。



脈沖類型	正方波脈沖，幅度及寬度可調
脈沖前沿	<10ns
脈沖寬度	30~1000ns連續可調，5ns步進，高頻時自動優化為脈沖激勵
脈沖幅度	發射電壓25V-250V連續可調，25V步進
阻抗	400、80Ω
重復頻率	25～1000Hz可調節
檢波方式	數字檢波
采樣頻率	160MHz(硬件)
頻帶寬度	0.5~20MHz（寬帶）、1~5MHz（窄帶）
動態范圍	>32dB
垂直線性誤差	<3%
水平線性誤差	<0.2%
分辨力	>36dB
靈敏度余量	>62dB
波形顯示方式	射頻波
聲速范圍	1000～15000m/s
檢測范圍	0.0～10000mm (鋼縱波)。連續可調，最小步進值 0.1mm 。
脈沖移位	脈沖移位: -7.5～3000μs 。
觸發方式	編碼器觸發（最大分辨力0.125mm）
等效輸入噪聲	20×10 V/
衰減精度	< ±1dB/20dB
成像模式	根據儀器的設置和掃查方式顯示B掃、D掃、TOFD成像
記錄方法	完全原始數據記錄
掃查長度	單次最長5m，自動滾屏,多次無限制
最小檢測厚度	>6mm，需配合本司探頭
掃查架	手動、手推、磁吸、可為用戶定做
探頭	復合材料，詳細參數見規格表
在線/離線數據分析	恢復和回放掃查記錄的A掃波形 缺陷尺寸和輪廓、缺陷標記及記錄 直通波拉直、底波拉直、差分、對比度調整、SAFT(離線)
數據報告	直接打印校驗表、A掃波形、B掃圖像、D掃圖像、TOFD圖像
接口	LAN、USB、兩維編碼器
顯示	5.7”高亮真彩色高分辨率640×480象素TFT屏，掃查時A掃波形和B、D掃圖像同步顯示。
控制	前面板、旋鈕、鼠標、鍵盤
可外接設備	USB、鍵盤、鼠標，通過USB或LAN連接打印機、U盤

 性能：(以5MHz 6mm為例)

探頭 型號：TOFD 5MHz 6mm 編號：II001	測試設備 脈沖發射接收器：5077PR　04151704 數字示波器：TDS3012B　C011195 電纜：50Ω 2m
測試條件 發射電壓：100V　 探頭頻率選擇：5-6MHz 增益：-24dB 試塊：10mm PS	測試結果 -20dB回波脈沖寬度(T10)：342.0　ns 中心頻率(f0)：5.2　MHz -6dB相對帶寬(B-6)：94.0　％ 相對回波靈敏度(Srel)：-29.8　dB
回波形狀　　　　　　　　　　　　　　　　　　　　　　　　 　回波頻譜

l　　　



 TOFD檢測實例

一、調校界面

二、 檢測界面
